一种压差动力式液位自动控制阀

专利类型:发明

专利名称:
一种压差动力式液位自动控制阀

专 利 号:200910160627.2

专利权人:陈银宝

价    格:面议

联 系 人:平经理

联系电话:18958779192

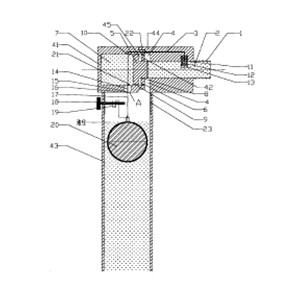

专利说明:1.一种压差动力式液位自动控制阀,左阀体(41)的右端和右阀体(44)的左端通过螺纹连接部A(22)连接在一起构成进液部分的外壳,排液管(43)通过螺纹连接部B(23)与左阀体(41)的下表面连接,其特征在于: 左阀体(41)的内腔为压力腔(7),左阀体(41)的右部设有隔板(42),隔板(42)的上下两侧各设有一个贯通隔板(42)的活塞排气孔(6),隔板(42)的中部为设有第一活塞密封圈(8)的活塞孔,凸字形的活塞(5)的小径端设于活塞孔内,大径端设于左阀体 (41)内腔中且和左阀体(41)的内侧壁间设有第二活塞密封圈(9),隔板(42)和活塞(5)大径端间为无压腔(45); 右阀体(44)的内腔左端为进液腔(4),进液腔(4)通过活塞排气孔(6)与无压腔(45)连通,进液腔(4)下部直接和排液管(43) 连通; 进液管(2)设在右阀体(44)的内腔中,进液管(2)的左端位于进液腔(4)内,右端连接设有外螺纹的进液接口(1),进液管(2) 的左端正对活塞(5)的小径端; 左阀体(41)的下壁设有上下贯通的拉线穿孔(14),不锈钢拉线(17)穿装在拉线穿孔(14)内,不锈钢拉线(17)上设有用于密封拉线穿孔(14)下端的压力腔泄压口(16)的密封球(15),压力腔(7)内设有对活塞(5)起限位作用的活塞挡块(21),活塞挡块 (21)位于不锈钢拉线(17)和活塞(5)之间; 导管(3)连通压力腔(7)和进液管(2),导管(3)在压力腔 (7)内设有压力腔进液口(10),导管(3)在进液管(2)内设有导管进液口(11),导管进液口(11)上设有带复位弹簧(12)的导管堵头(13); 不锈钢拉线(17)的上端穿过导管(3)后与导管堵头(13)连接,下端与不锈钢浮球(20)连接; 排液管(43)的侧壁上设有液位调节器(18),供液位调节用绕线(19)的一端和液位调节器(18)连接,另一端和不锈钢浮球(20) 上的不锈钢拉线(17)连接。
